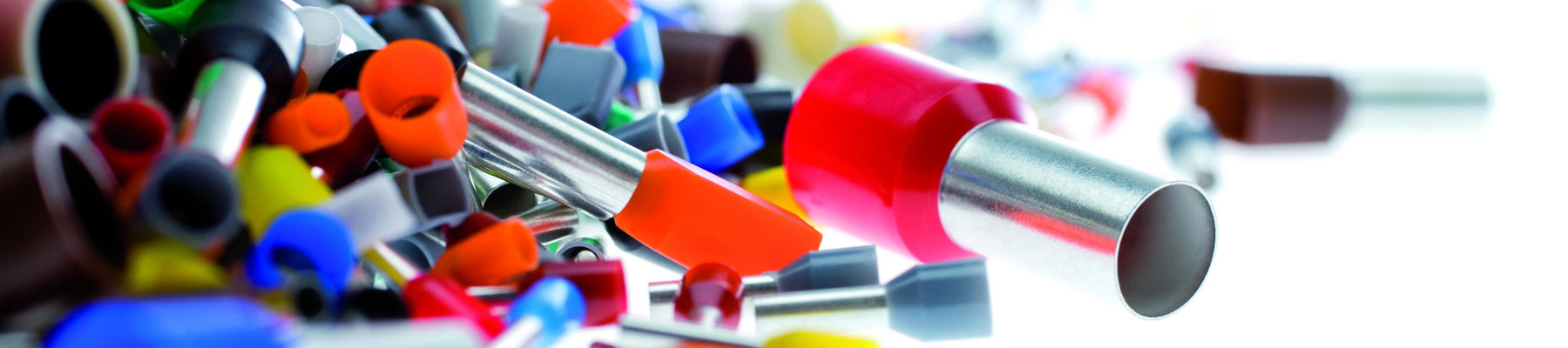

Końcówki tulejkowe

Końcówki tulejkowe to rurki miedziane z lub bez izolacyjnego kołnierza, które są mocowane na odizolowanym końcu przewodu elektrycznego. Nasze końcówki tulejkowe dostępne są w wersji izolowanej i nieizolowanej. Izolacyjny kołnierz z polipropylenu sprawia, że końcówki tulejkowe są łatwe w instalacji i zapewniają dodatkową ochronę. Produkty te są często używane z listwami zaciskowymi, takimi jak automatyczne wyłączniki obwodów. WKK oferuje również zestawy końcówek tulejkowych i narzędzia do zaciskania.

Czym są końcówki tulejkowe?

Końcówka tulejkowa składa się z małej cynowanej rurki miedzianej z lub bez kołnierza izolacyjnego wykonanego z polipropylenu. Produkt zakłada się na koniec przewodu i zaciska. Końcówka tulejkowa spełnia następujące funkcje:

• Niezawodne połączenie elektryczne; wszystkie włókna przewodu przewodzą prąd (optymalny kontakt elektryczny między wszystkimi przewodami miedzianymi w rdzeniu a zaciskiem, do którego jest przymocowany koniec)
• Brak rozplątywania się włókien przewodu, co jest szczególnie istotne dla małych przewodów lub przewodów, w których obudowa jest regularnie zdejmowana
• Brak rozchodzenia się włókien przewodu po zaciśnięciu przewodu w listwie zaciskowej lub innym elemencie
• Brak złamań włókien przewodu w przypadku zginania lub naprężenia
• Brak niepożądanych kontaktów w zacisku, co zapobiega zwarciom
• Proste prowadzenie przewodów, szczególnie dla przewodów o stosunkowo małej grubości (na przykład 26 do 18 AWG)

Końcówka tulejkowa nie jest tym samym co końcówka zaciskana. Końcówki zaciskane łączą przewody z innymi przewodami lub urządzeniami w celu stworzenia połączenia elektrycznego między określonymi końcami przewodów. Końcówki tulejkowe stosuje się do przewodów, które osiągają jeden koniec (np. listwy zaciskowe). Dlatego końcówka tulejkowa jest odpowiednia dla optymalnego kontaktu elektrycznego wokół zastosowań, w których otwarte włókna przewodów mogą stanowić problem.

Końcówki tulejkowe są używane na przykład w rozdzielnicach, zaciskach śrubowych i sprężynowych, jednostkach sterujących, jednostkach funkcyjnych lub rzędach i złączach zaciskowych.

Jak działają końcówki tulejkowe?

Końcówka tulejkowa zakładana jest na końcu odizolowanego przewodu. Następnie, za pomocą narzędzia do zaciskania końcówek tulejkowych (z odpowiednimi ustawieniami), kołnierz jest zaciskany na przewodzie. Narzędzie powoduje skurczenie się rurki. Po tym procesie można zamontować gotowy produkt na przykład na zacisku śrubowym lub sprężynowym.

Z izolacją i bez izolacji

WKK oferuje końcówki tulejkowe nieizolowane i izolowane. Izolowane końcówki tulejkowe zawierają izolacyjny kołnierz wykonany z polipropylenu. Kołnierz ma kilka zalet, w tym łatwość wprowadzania końca przewodu. Kołnierz może również zapewnić dodatkową izolację dla elementów przewodzących na końcówce (zacisku), do której jest przymocowany przewód.

Wybór między końcówkami tulejkowymi izolowanymi a nieizolowanymi zależy od konkretnego zastosowania. Jeśli nie jesteś pewien, który typ jest odpowiedni do Twojego zastosowania, skontaktuj się z jednym z naszych doradców. Z przyjemnością Ci pomożemy.

Podwójne końcówki tulejkowe wybiera się, gdy chcesz zaciśnić dwa końce przewodów w jednej tulejce. Końcówki podwójne zawierają kołnierz izolacyjny i są zatem izolowane.

Wymiary, jakość i kolory

Końcówki tulejkowe dostępne są w wielu rozmiarach. Rozmiary odpowiadają określonym kolorom w asortymencie izolowanych końcówek tulejkowych. WKK oferuje końcówki tulejkowe od 26 AWG (0,14 mm²) do 1 AWG (50 mm²).

WKK przywiązuje dużą wagę do jakości swoich produktów. Dlatego nasze końcówki tulejkowe spełniają normy DIN 46228/1 lub DIN 46228/4.

Narzędzie do zaciskania końcówek tulejkowych i zestawy

WKK oferuje narzędzie do zaciskania końcówek tulejkowych oraz różne zestawy. Narzędzie zaciskowe jest odpowiednie zarówno dla końcówek nieizolowanych, jak i izolowanych w zakresie od 0,5 do 2,5 mm². Dostępne są dwa zestawy: 400 i 900 sztuk.
